Use case diagram

Peponi │ 1/8/2025 │ 6m

PlantUML
SyntaxUMLUse case diagram

1. Introduction

  1. Use case diagram이란, 시스템이 수행하는 작업에 대한 모델링을 의미한다.
    특히 High level 영역에서의 기능과 범위를 나타낸다.
  2. 사용자를 중심으로 시스템과의 상호작용을 요약하므로, 자세한 정보는 나타나지 않는다.
  3. 기본적인 다이어그램 그리기 방법은 Sequence diagram으로부터 출발한다.

2. 기본 사용법

  1. Actor 정의 : :이름: or actor 이름
  2. Use case 정의 : (이름) or usecase 이름
@startuml

actor A
:B:

usecase C
(D)

A -> D
B -> C : Text

@enduml

3. 상세 사용법

3.1. Actor 종류

@startuml

:A:
:B:/

' scheme : #[color|back:color];line:color;line.[bold|dashed|dotted];text:color
:C: #skyblue;line:blue;line.bold;text:magenta

@enduml
@startuml

skinparam actorStyle awesome
:A:

@enduml
@startuml

skinparam actorStyle Hollow
:A:

@enduml

3.2. Use case 사용법

@startuml

usecase A
(B)

' scheme : #[color|back:color];line:color;line.[bold|dashed|dotted];text:color
usecase C #gold;line:aqua;line.dashed;text:crimson

@enduml

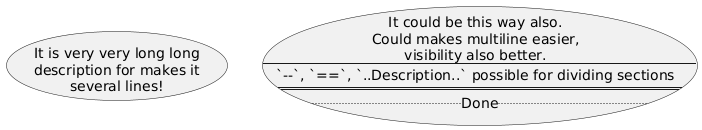

@startuml

usecase "It is very very long long\ndescription for makes it\nseveral lines!" as c

usecase c2 as "It could be this way also.
Could makes multiline easier,
visibility also better.
--
`--`, `==`, `..Description..` possible for dividing sections
==
..Done.."

@enduml

3.3. 화살표 사용법

@startuml

:A:

(a)
(b)
(c)

' `-` 대시가 많아질 수록 연결선이 길어짐
A -> a
A --> b
A ---> c

@enduml
@startuml

:A:
:B:

(a)
(b)

A -> a

' `.` 이용하여 모양 변경 가능
A .> b

' `-|>` 이용하여 확장의 의미로 사용 가능
A -|> B

@enduml
@startuml

:A:

(up)
(down)
(left)
(right)

A -up-> up
A -down-> down
A -left-> left
A -right-> right

@enduml

3.4. Package 사용법

@startuml

package People{
    actor A
    actor B
}

rectangle Tasks{
    usecase a
    usecase b
}

A -> a
B -> b

@enduml

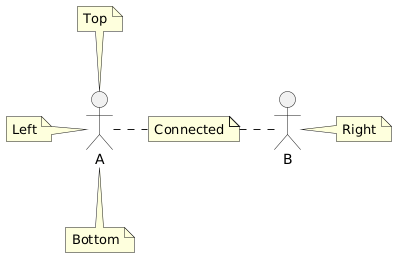

3.5. Note 사용법

@startuml

actor A
actor B

note top of A : Top
note bottom of A : Bottom
note left of A : Left
note right of B : Right

note "Connected" as c

' Use `.` symbol for link objects
A.c
c.B

@enduml

3.6. Stereotype

@startuml

actor A <<People>>

usecase a <<Action>>

@enduml

3.7. Diagram 정렬

@startuml

top to bottom direction

actor A
actor B

usecase a
usecase b

A --> a
B --> b

@enduml
@startuml

left to right direction

actor C
actor D

usecase c
usecase d

C --> c
D --> d

@enduml

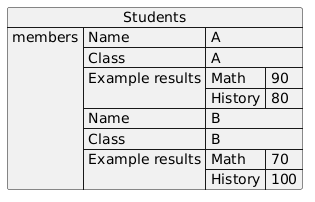

3.8. JSON data 표현

@startuml

json Students{
    "members": [
        {
            "Name" : "A",
            "Class" : "A",
            "Example results" : {"Math":"90", "History":"80"}
        },
        {
            "Name" : "B",
            "Class" : "B",
            "Example results" : {"Math":"70", "History":"100"}
        }
    ]
}

@enduml
