1. Introduction

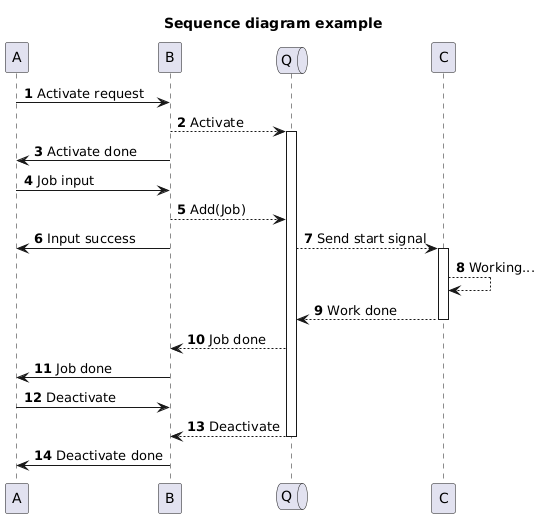

위 그림과 같이, 정해진 흐름을 따라 그려진 다이어그램을 시퀀스 다이어그램이라 한다. 시퀀스 다이어그램의 구성요소는 아래와 같다.

객체
상호작용 (시퀀스)

시퀀스 다이어그램을 통해 아래 항목 등을 파악할 수 있다.

작업 항목
객체간 관계
각 객체의 작업 순서 및 라이프타임
$\vdots$

2. 기본 사용법

객체를 선언한 후, ->, --> 등의 시퀀스를 이용해 다이어그램을 그린다.

@startuml

participant A
participant B

A->B: Hello world!
A<--B: Hello!

@enduml

3. 세부 사용법

3.1. 객체 사용법

3.1.1. 객체 선언

@startuml

participant P
actor A
boundary B
control C
entity E
database D
collections CO
queue Q

@enduml

3.1.2. 객체 활용

3.1.2.1. 객체 이름에 특수문자 삽입

쌍따옴표 " " 사용하여 지정

@startuml

participant "P()" as p

@enduml

3.1.2.2. 객체 별칭 지정

as 사용하여 지정

@startuml

participant Participant as p
actor Actor as a

p -> a : hello

@enduml

3.1.2.3. 객체 순서 지정

order n 사용하여 지정

@startuml

participant P order 3
actor A order 1
boundary B order 2

@enduml

3.1.2.4. 객체 색상

#colorname or #colorcode 사용하여 지정

@startuml

participant P #mediumseagreen
actor A #magenta
boundary B #13ab32

@enduml

3.1.2.5. 객체 세부 선언

대괄호 [ ] 사용하여 지정

@startuml

actor A [
    =Upper
    ----
    ""Lower""
]

@enduml

3.2. 시퀀스 사용법

3.2.1. 시퀀스 선언

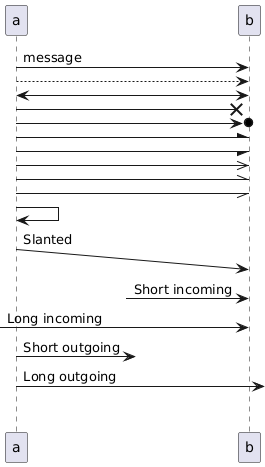

@startuml

a -> b : message
a --> b
a <-> b
a ->x b
a ->o b
a -\ b
a -/ b
a ->> b
a -\\ b
a -// b
a -> a
a ->(20) b : Slanted

?-> b : Short incoming
[-> b : Long incoming
a ->? : Short outgoing
a ->] : Long outgoing

a-[hidden]>b:Make it very long long long long
@enduml

3.2.2. 시퀀스 활용

3.2.2.1. 시퀀스 색상

#colorname or #colorcode 사용하여 지정

@startuml

a -[#cyan]> b : Change by name
a -[#1204fb]> b : Change by code

@enduml

3.2.2.2. 여러 줄 메시징

\n 사용하여 여러 줄 메시지 삽입

@startuml

a -> b : This is\nvery long and\nmultiline\nmessage

@enduml

3.2.2.3. 메시지 번호

autonumber 키워드로 번호 삽입
필드 구분을 위해 . , , , ; , : 네 가지 Delimiter가 지원된다.

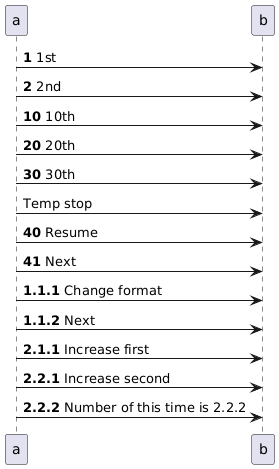

@startuml

autonumber
a -> b : 1st
a -> b : 2nd

autonumber 10
a -> b : 10th

autonumber 20 10
a -> b : 20th
a -> b : 30th

autonumber stop
a -> b : Temp stop
autonumber resume 1
a -> b : Resume
a -> b : Next

autonumber 1.1.1
a -> b : Change format
a -> b : Next
autonumber inc A
a -> b : Increase first
autonumber inc B
a -> b : Increase second

a -> b : Number of this time is %autonumber%

@enduml

3.3. 생명선 사용법

3.3.1. 생명선 선언

activate 또는 ++로 활성화
deactivate 또는 --, return으로 종료
- return은 마지막 생명선 활성화 지점의 출발점을 리턴
destroy 또는 !!는 X 표시와 함께 완전히 끝났음을 표현
각 키워드는 바로 이전의 시퀀스에 적용

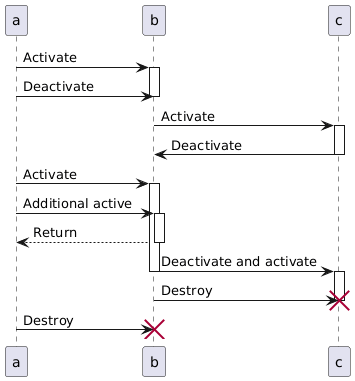

@startuml

a -> b : Activate
activate b
a -> b : Deactivate
deactivate b

b -> c ++ : Activate
c -> b -- : Deactivate

a -> b ++ : Activate
a -> b ++ : Additional active
return Return

b -> c --++ : Deactivate and activate

b -> c : Destroy
destroy c
a -> b !! : Destroy

@enduml

3.3.2. 생명선 활용

3.3.2.1. 생명선 색상

#colorname or #colorcode 사용하여 지정

@startuml

a -> b ++ #crimson : Activate
b -> c ++ #34ab22 : Activate
return end
return end

@enduml

3.4. Note 사용법

3.4.1. Note 선언

note 키워드를 사용하여 선언
여러 줄의 노트를 추가하는 경우에는 반드시 end note 사용

@startuml

a -> b : Message
note left : first note
note right : second note
a ->b : Message
note left
Multi
line
note
end note

note over a : Note over a
note left of b : Note left of b
note right of a : Note right of a
note right of a : Note aligned
/ note right of b : Note aligned

note over a,b
Note over
selected
objects
end note
note across : Note over all objects

@enduml

3.4.2. Note 활용

3.4.2.1. Note 모양

hnote : 육각형
rnote : 사각형

@startuml

hnote over a : hnote
rnote over a : rnote

@enduml

3.4.2.2. Note 색상

#colorname or #colorcode 사용하여 지정

@startuml

note over a #skyblue : Skyblue
note over a #faacfb : Color code

@enduml

3.5. Layout

3.5.1. Mainframe

mainframe을 사용하여 다이어그램 frame 추가

@startuml

mainframe main

a -> b : Hello world!

@enduml

3.5.2. Page

newpage를 사용하여 다이어그램 페이지 추가
newpage 뒤에 새 페이지의 Title 입력 가능

@startuml

a -> b : Hello world!

newpage

a -> b : Next page!

newpage Last page

a -> b : Last page!

@enduml

CAUTION

Markdown 사용 시 에디터에 따라 첫 페이지를 제외한 나머지는 출력 불가할 수 있음
따로 이미지로 붙여주지 않는 한 uml 분리 권장

3.5.3. Title

title 키워드를 이용하여 다이어그램 타이틀 생성
\n 이용하여 멀티라인 타이틀 생성 가능
title, end title 이용하여 멀티라인 타이틀 생성 가능

@startuml

title MyTitle

a -> b : Hello world!

@enduml

@startuml

title My\nmulti line\ntitle

a -> b : Hello world!

@enduml

@startuml

title
My
multi line
title
end title

a -> b : Hello world!

@enduml

3.5.4. Header, footer

header, footer를 이용하여 머리말, 꼬리말 표시
%page%, %lastpage%를 이용하여 현재 페이지 및 전체 페이지 수 표시 가능

@startuml

header Header
footer Footer

title MyTitle

a -> b : Hello world!

@enduml

@startuml

header Header
footer Page %page% of %lastpage%

a -> b : Hello world!

newpage

a -> b : Next page!

newpage Last page

a -> b : Last page!

@enduml

CAUTION

Markdown 사용 시 에디터에 따라 첫 페이지를 제외한 나머지는 출력 불가할 수 있음
따로 이미지로 붙여주지 않는 한 uml 분리 권장

3.5.5. 객체 생성

시퀀스로 인해 객체가 생성되는 것을 표시하기 위해 사용
시퀀스 바로 전에 create 를 사용하여 생성
시퀀스에 ** 를 이용하여 생성

@startuml

participant a

create b
a -> b : Hello world!
a -> c ** : Hello world!

@enduml

3.5.6. 객체 그룹

box 및 end box 를 이용하여 객체 그룹 형성
그룹 타이틀 및 색상 지정 가능

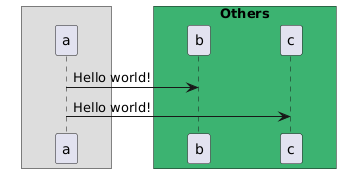

@startuml

box
participant a
end box

box "Others" #mediumseagreen
participant b
participant c
end box

a -> b : Hello world!
a -> c : Hello world!

@enduml

3.5.7. Stereotype 추가

<< >> 를 이용하여 객체에 Stereotype 추가
(Symbol, #color) 를 이용하여 Spot 추가

@startuml

participant a << StereoType >>
participant b << (S,#12fcba) >>
participant c << (S,#12fcba) StereoType >>

a -> b : Hello world!

@enduml

3.5.8. Footbox 제거

hide footbox 를 이용하여 객체의 footbox 제거

@startuml

hide footbox

a -> b : Hello world!

@enduml

3.5.9. 미사용 객체 제거

hide unlinked 를 이용하여 미사용 객체 제거

@startuml

hide unlinked

participant a
participant b
participant c

a -> b : Hello world!

@enduml

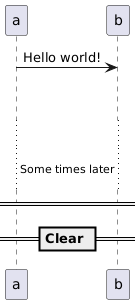

3.5.10. 공백, Delay, 구분선

||| 및 ||size|| 를 이용하여 공백 추가
... 및 ... 메시지 ... 를 이용하여 Delay 추가
==== 및 == 메시지 == 를 이용하여 구분선 추가

@startuml

a -> b : Hello world!

|||
||20||

...
... Some times later ...

====
== Clear ==

@enduml

3.5.11. 시퀀스 그룹

다음 키워드를 사용하여 시퀀스 그룹 생성
- alt, else : if / else 와 같음
- opt
- loop
- par
- break
- critical
- group : [ ] 를 이용하여 추가 문자 출력 가능
end 를 사용하여 그룹을 닫음
#colorname or #colorcode 사용하여 색상 지정

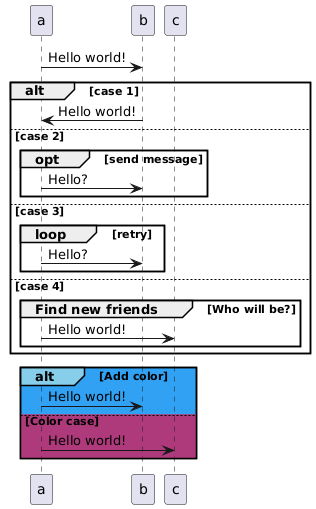

@startuml

a -> b : Hello world!

alt case 1
    b -> a : Hello world!

else case 2
    opt send message
        a -> b : Hello?
    end

else case 3
    loop retry
        a -> b : Hello?
    end

else case 4
    group Find new friends [Who will be?]
        a -> c : Hello world!
    end
end

alt#skyblue #31a2f3 Add color
    a -> b : Hello world!
else #af3a7b Color case
    a -> c : Hello world!
end

@enduml

4. 기타

4.1. 테마 적용

!theme 키워드를 통해 다이어그램에 테마 적용 가능
help themes 로 적용 가능 테마 리스트 확인 가능
테마 별 상세 정보는 PlantUML themes Gallery 에서 확인

@startuml

!theme mars

a -> b : Hello world!

@enduml

@startuml

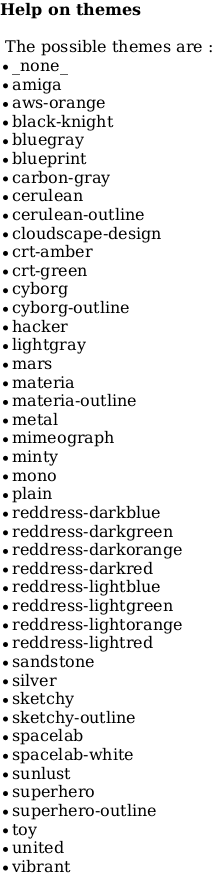

help themes
@enduml

4.2. Skinparam

다이어그램 내 요소에 대한 스타일 지정
skinparameters로 사용 가능한 파라미터 목록 확인 가능
skinparam paramname value로 파라미터 set
자세한 정보는 Skinparam command을 참조

@startuml

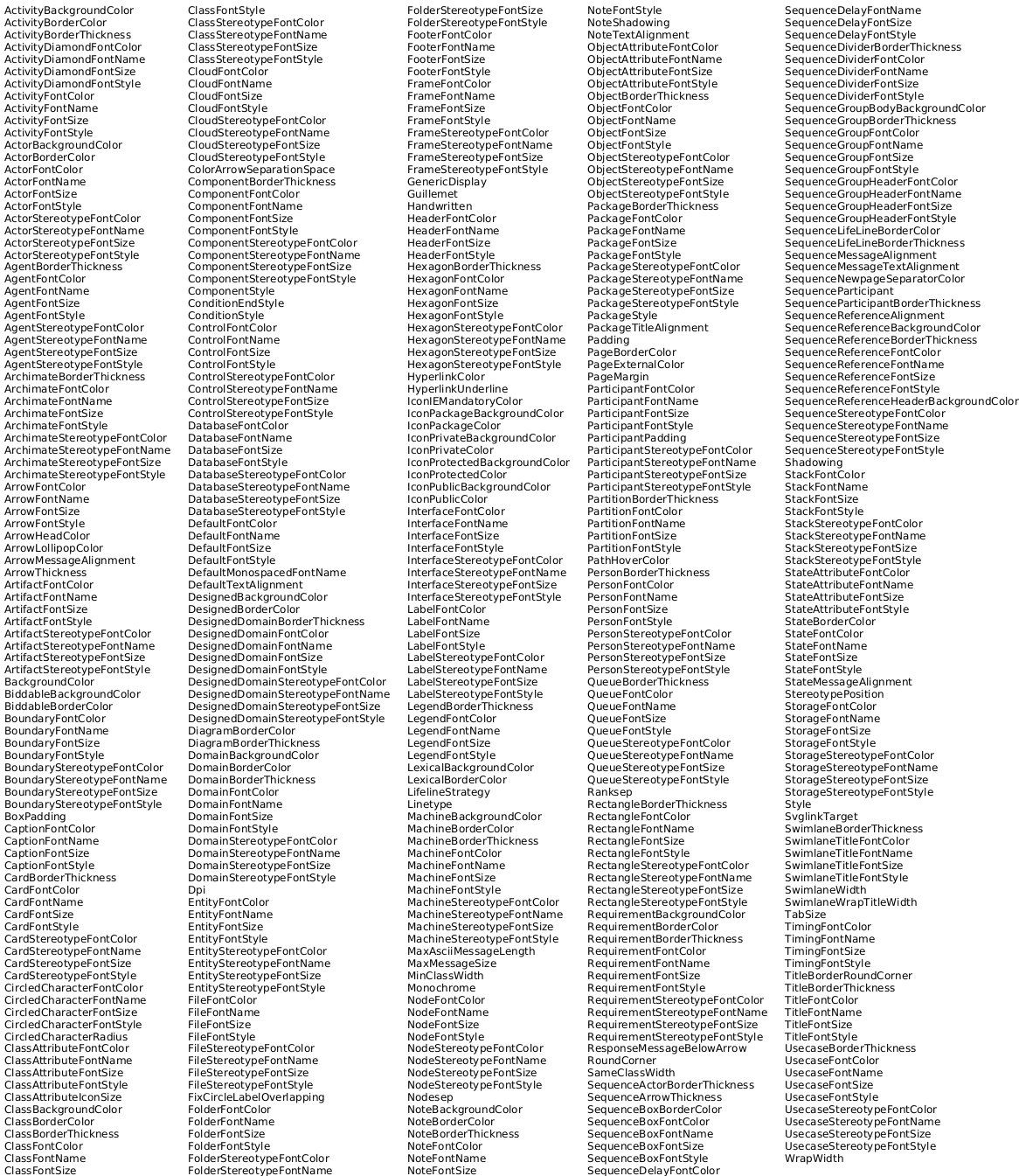

skinparameters
@enduml

@startuml

skinparam sequenceMessageAlign center

a -> b : Hello world!
b -> a : Hello world, too!

@enduml

@startuml

skinparam ParticipantPadding 30
skinparam BoxPadding 20

box
participant a
end box

box "Others" #mediumseagreen
participant b
participant c
end box

a -> b : Hello world!
a -> c : Hello world!

@enduml

4.3. teoz rendering engine

PlantUML의 몇몇 기능은 teoz rendering engine을 통해 확장이 가능하다.
teoz rendering engine을 사용하기 위해서는 !pragma teoz true 를 입력해주면 된다.

4.3.1. Nested object group

@startuml

!pragma teoz true

box
participant a

box "Others" #mediumseagreen
participant b
participant c

end box
end box

a -> b : Hello world!
a -> c : Hello world!

@enduml

4.3.2. 동시성 확장

& 기호를 사용하여 동시에 일어나는 요소를 표현할 수 있다.

@startuml

!pragma teoz true

a -> b : Hello world!
& b -> c : Hello world!

note left of a : I'm a
& note right of b : I'm b

@enduml

4.3.3. Anchor

{start}, {end} 지정을 통해 Time gap 표시를 할 수 있다.

@startuml

!pragma teoz true
skinparam responseMessageBelowArrow true

{start} a -> b : Hello world!
||40||
{end} b -> a : Hi!

{start} <-> {end} : Duration (40)

@enduml

5. 참조 자료
