1. Introduction

OpenCV의 원근 변환은 2D 공간에서 행렬을 변환하는 데 사용되는 4 point 변환이다. 이 때, 원본 이미지로부터 선의 특징을 유지하며 변환이 이루어진다. 원근 변환을 수학적으로 표현하면 다음과 같다.

1. Transformation matrix
   원근 변환을 위한 변환 행렬은 $3 * 3$ 행렬로 표현된다. $$Mat_t = \begin{bmatrix} m_{00} & m_{01} & m_{02} \\ m_{10} & m_{11} & m_{12} \\ m_{20} & m_{21} & 1 \end{bmatrix}$$
2. Homogeneous coordinates
   2차원 좌표 $\begin{bmatrix} x \\ y \end{bmatrix}$를 변환하기 위해 동차 좌표인 $\begin{bmatrix} x \\ y \\ 1 \end{bmatrix}$로 표현한다. $$Image_o = \begin{bmatrix} x \\ y \\ 1 \end{bmatrix}$$
3. Computation
   $Mat_t$와 $Image_o$를 곱하여 $Image_t$ $\begin{bmatrix} x' \\ y' \\ w \end{bmatrix}$ 를 산출한다. $$\begin{align} Image_t &= Mat_t \cdot Image_o \notag\\ &= \begin{bmatrix} m_{00} & m_{01} & m_{02} \\ m_{10} & m_{11} & m_{12} \\ m_{20} & m_{21} & 1 \end{bmatrix} \cdot \begin{bmatrix} x \\ y \\ 1 \end{bmatrix} \notag\\ &= \begin{bmatrix} m_{00}x+m_{01}y+m_{02} \\ m_{10}x+m_{11}y+m_{12} \\ m_{20}x+m_{21}y+1 \end{bmatrix} \notag \end{align}$$
4. Normalization
   $Image_t$의 좌표를 정규화하여 최종 좌표 $\begin{bmatrix} x'' \\ y'' \\ 1 \end{bmatrix}$를 얻는다. $$\begin{align} Normalized &= Image_t \, / \, w \notag \\ &= \frac{1}{m_{20}x+m_{21}y+1} \cdot \begin{bmatrix} m_{00}x+m_{01}y+m_{02} \\ m_{10}x+m_{11}y+m_{12} \\ m_{20}x+m_{21}y+1 \end{bmatrix} \notag \end{align}$$ $$x'' = \frac{m_{00}x+m_{01}y+m_{02}}{m_{20}x+m_{21}y+1}$$ $$y'' = \frac{m_{10}x+m_{11}y+m_{12}}{m_{20}x+m_{21}y+1}$$

OpenCV에서는 transformation matrix를 구하기 위한 Cv2.GetPerspectiveTransform()을 제공하여 쉽게 변환 행렬을 얻을 수 있다. 이 문서에서는 연산을 수행할 4개의 좌표와 이동 좌표를 이용하여 원근 변환을 수행하는 예시를 소개한다.

실습에 사용할 이미지는 다음과 같다.

2. Example

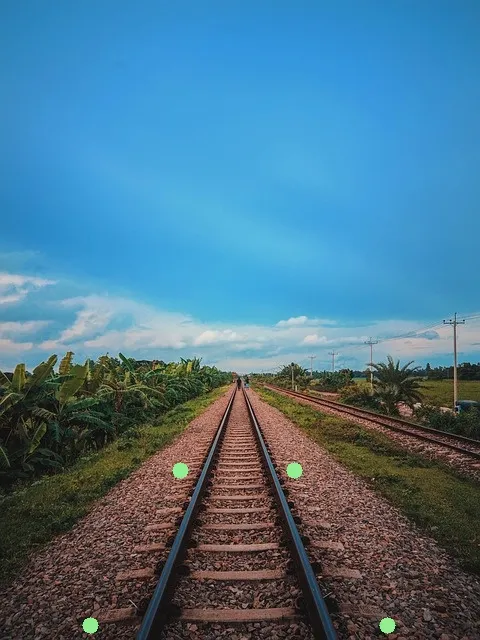

Original with points

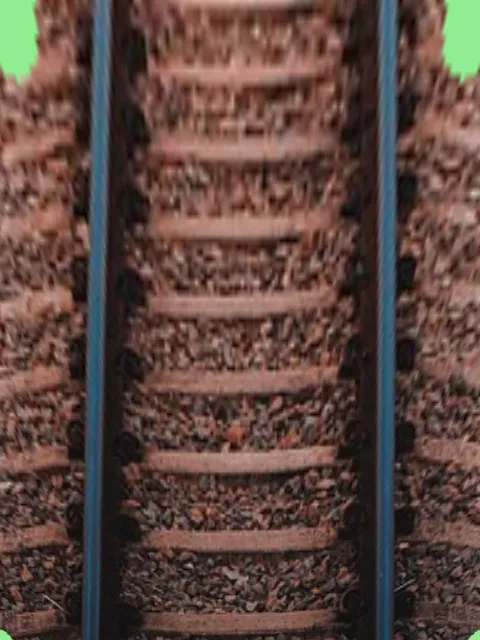

Transformed

private void PerspectiveTransform(Mat image)
{
    // 각 collection의 순서에 맞춰 변환
    List<Point2f> origin = [
        new(180, 470),
        new(294, 470),
        new(90, 625),
        new(387, 625)
        ];
    List<Point2f> destination = [
        new(0, 0),
        new(480, 0),
        new(0, 640),
        new(480, 640)
        ];

    // 이미지에 초기 좌표 표시
    origin.ForEach(point => image.Circle((int)point.X, (int)point.Y, 8, Scalar.LightGreen, -1));

    // 원근 변환 행렬 생성
    using var perspectiveTransformation = Cv2.GetPerspectiveTransform(origin, destination);

    // Transform
    using var perspectiveTransformed = new Mat();
    Cv2.WarpPerspective(image, perspectiveTransformed, perspectiveTransformation, new OpenCvSharp.Size(image.Width, image.Height));
}
